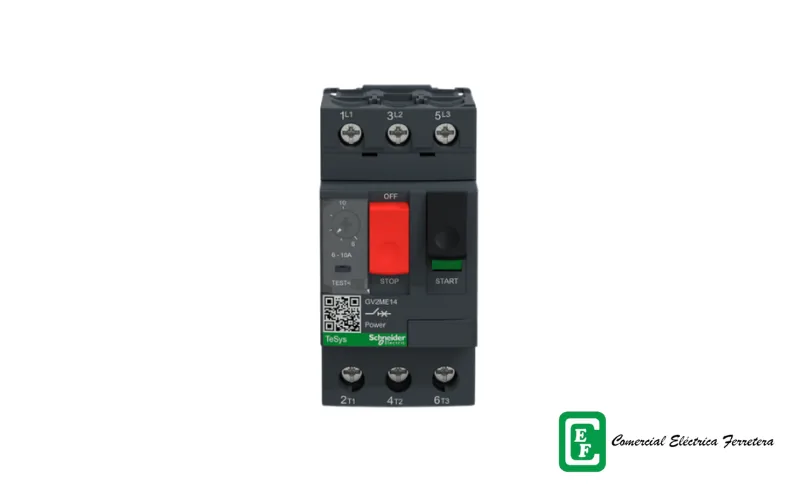

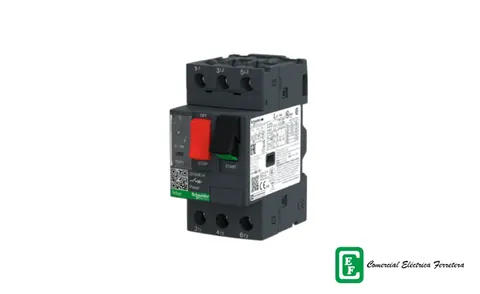

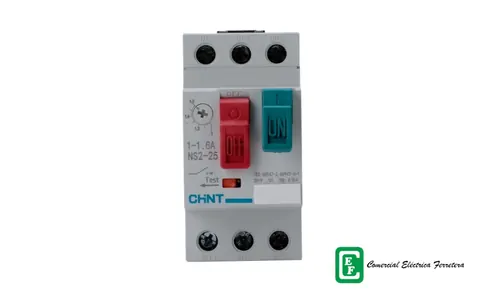

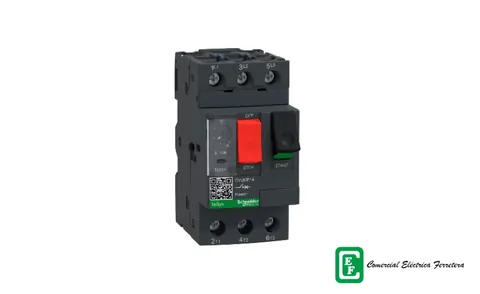

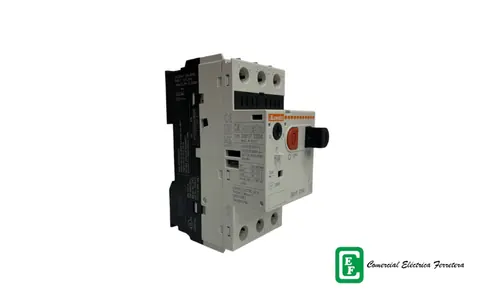

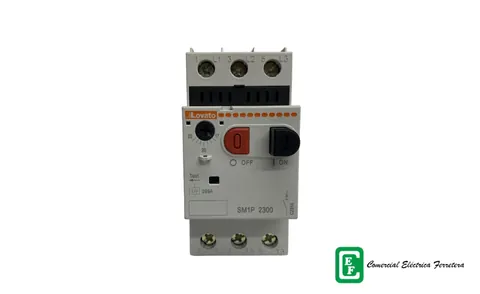

Guardamotores

Los guardamotores son utilizados en combinación con los contactores magnéticos para el control y la protección de motores de inducción en los diferentes procesos industriales…

Línea: GuardamotoresMarcas: 3Cotización por unidad

Elige marca

3 referencias en una sola página

Seleccionado: Schneider Electric

Cotizar solo esto

Los guardamotores son utilizados en combinación con los contactores magnéticos para el control y la protección de motores de inducción en los diferentes procesos industriales tales como:
Alimentos y bebidas
Industria química
Industria textil
Industria farmacéutica
Automotriz

Características

Las características principales de los guardamotores, al igual que de otros interruptores automáticos magnetotérmicos, son la capacidad de ruptura, la intensidad nominal o calibre y la curva de disparo.

Entre sus características tenemos:

A. Tensión de trabajo: Esta se refiere a la tensión que tiene la línea eléctrica de alimentación que será la tensión que soportarán las bobinas del motor, ya sea 230, 400, 690, etc.
B. Intensidad nominal: El guardamotor deberá estar regulado a la intensidad nominal de motor multiplicado por el factor de servicio del motor.
C. Tipo de curva: Existen 5 tipos de curvas: curva B, curva C, curva D, curva MA, curva Z. Las más utilizadas son las curvas B,C y D, que se detallan a continuación:
1. Curva B – Hace saltar el guardamotor cuando la corriente alcanza 2.6 y 3.85 la intensidad nominal.
2. Curva C – El disparo del guardamotor se hace a los 3.85 y 8.8 la intensidad nominal.
3. Curva D – Soporta fuertes picos de corriente puntuales. Pensado para el arranque de motores. Poder de corte – Es la corriente máxima que puede llegar a cortar el guardamotor, se mide en kA (kilo amperios).
