| Los fusibles FERRAZ protegen la instalación contra sobrecargas y cortocircuitos interrumpiendo el circuito por fusión del elemento conductor. FERRAZ, hoy integrado al grupo Mersen, es un referente del estándar europeo con énfasis en la limitación de corriente, lo que reduce el esfuerzo térmico y electrodinámico sobre la instalación durante el despeje de la falla. A diferencia de un interruptor automático, el fusible no tiene partes móviles y su curva de actuación es extraordinariamente precisa y repetible, lo que lo hace insustituible donde la velocidad de despeje determina si el equipo protegido sobrevive.
Características técnicas de los fusibles FERRAZ
• Clase gG: protección general contra sobrecarga y cortocircuito
• Clase aM: acompañamiento de motores, tolerante a la corriente de arranque

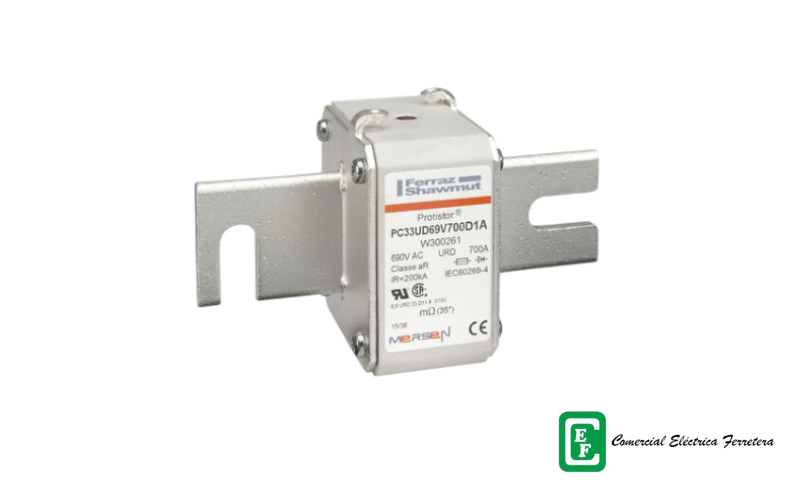

• Clases aR y gR: ultrarrápidos para protección de semiconductores

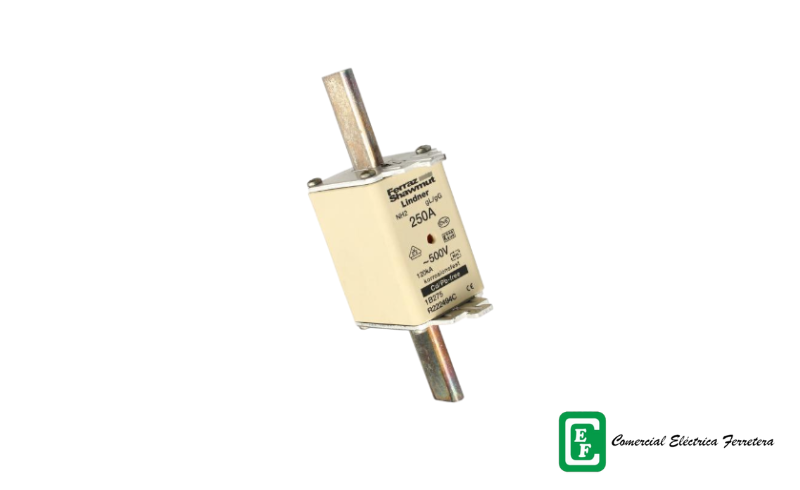

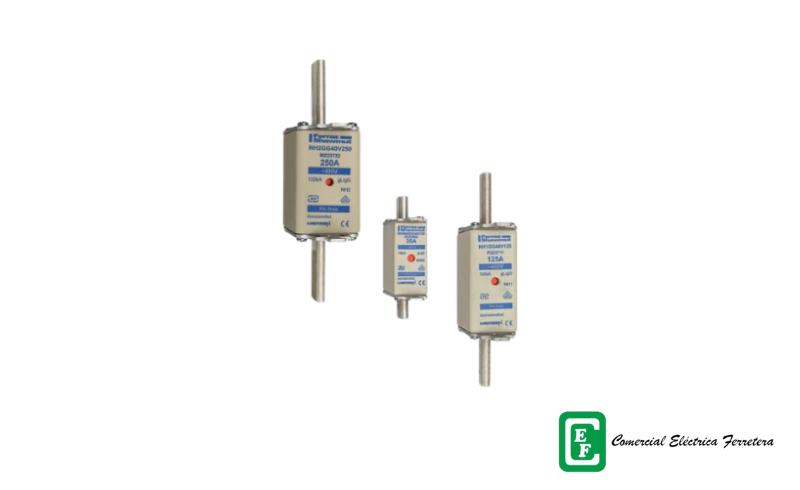

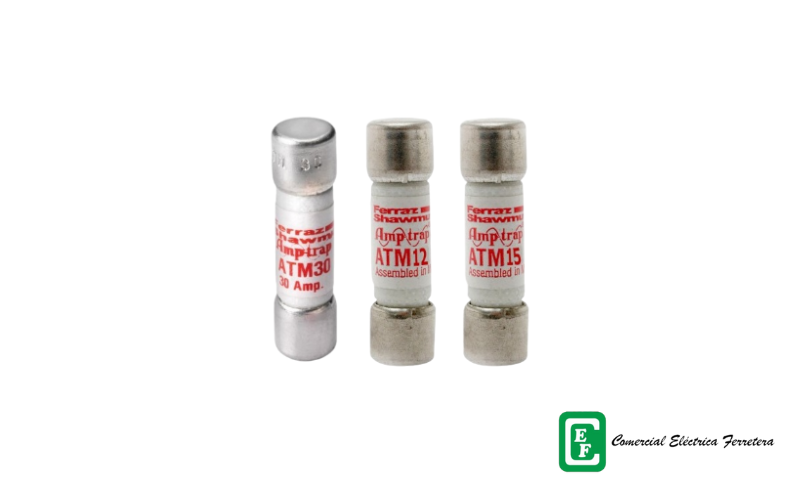

• Formato cilíndrico, de cuchilla NH en tamaños 00 a 4 y de montaje atornillado
• Bases portafusibles, seccionadores fusibles y bases seccionables
• Característica de limitación de corriente con curvas I²t documentadas
Normativa y referencia técnica
Los fusibles de baja tensión responden a la norma IEC 60269 en el estándar europeo y a UL 248 en el norteamericano, que definen las clases de servicio, las condiciones de ensayo y las características tiempo-corriente. En Colombia la instalación debe cumplir RETIE y NTC 2050.
Aplicaciones de los fusibles FERRAZ
Protección de centros de control de motores, variadores de velocidad, rectificadores, hornos industriales, tableros generales de baja tensión y subestaciones.
Cómo seleccionar fusibles FERRAZ
La selección exige cuatro definiciones. La clase de servicio determina qué protege el fusible: gG protege cable y equipo de forma general, aM solo protege contra cortocircuito y se coordina con un relé térmico, aR y gR protegen semiconductores. La corriente nominal debe soportar la corriente de servicio permanente sin envejecer. La tensión nominal debe ser igual o superior a la del circuito, y muy especialmente debe corresponder al tipo de corriente: un fusible diseñado para corriente alterna puede no extinguir el arco en un circuito de corriente continua, porque en DC no existe el paso por cero que ayuda a apagarlo. Por último, el valor I²t del fusible debe ser inferior al que soporta el semiconductor protegido; de lo contrario el componente se destruye antes que el fusible actúe.
El error más costoso en protección con fusibles
Proteger un variador de velocidad o un rectificador con un fusible industrial convencional es un error que se paga caro: la falla se despeja, pero el semiconductor ya se destruyó. Los tiristores e IGBT requieren fusibles ultrarrápidos con curva I²t coordinada con el componente. |
